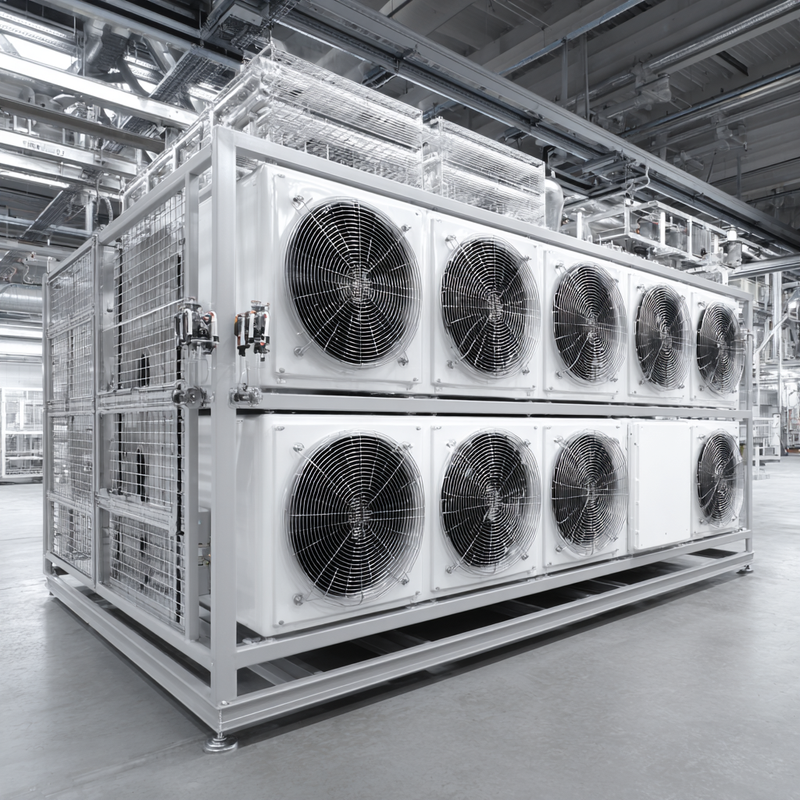

Компрессорно-конденсаторные блоки: принцип работы и основные компоненты

Компрессорно-конденсаторный блок (ККБ) — это ключевой элемент холодильных и кондиционерных систем, который отвечает за создание и поддержание необходимого холодового режима. Он объединяет в себе два основных компонента: компрессор и конденсатор, обеспечивая циркуляцию и преобразование хладагента в холодильном контуре.

В промышленности и торговле ККБ широко применяется для охлаждения складских помещений, торговых залов, производственных линий и других объектов, где требуется надежное и эффективное охлаждение. В этой статье мы подробно рассмотрим принцип работы компрессорно-конденсаторных блоков, их устройство и основные функции.

Принцип работы компрессорно-конденсаторных блоков в холодильных системах

Компрессорно-конденсаторный блок (ККБ) — это ключевой элемент холодильной системы, который обеспечивает циркуляцию и преобразование хладагента для создания холодового режима. Его работа основана на цикле сжатия, конденсации и испарения хладагента, что позволяет эффективно отводить тепло из охлаждаемого помещения.

Основные этапы работы ККБ

• Сжатие хладагента: Газообразный хладагент поступает из испарителя в компрессор, где он сжимается. При этом давление и температура газа значительно повышаются.
• Конденсация: Горячий сжатый газ поступает в конденсатор, где отдает тепло окружающей среде (воздуху или воде) и переходит в жидкое состояние.
• Дросселирование: Жидкий хладагент проходит через дросселирующее устройство (капиллярную трубку или терморегулирующий вентиль), где давление резко падает, а температура снижается.
• Испарение: Охлажденный низкодавленый хладагент поступает в испаритель, где за счет тепла из воздуха или продукта испаряется, поглощая тепло и обеспечивая охлаждение.
• Возврат в компрессор: Газообразный хладагент возвращается в компрессор, и цикл повторяется.

Типы конденсаторов и их роль

Конденсаторы бывают воздушного и водяного охлаждения. В воздушных конденсаторах тепло отводится с помощью вентиляторов, которые прогоняют воздух через теплообменник. В водяных системах тепло передается воде, что обеспечивает более эффективное охлаждение, особенно в условиях высоких температур окружающей среды.

Роль дополнительных компонентов

• Вентиляторы обеспечивают интенсивный обдув конденсатора, улучшая теплообмен.
• Ресивер служит для накопления и хранения жидкого хладагента перед подачей в систему.
• Системы управления и датчики контролируют работу компрессора и конденсатора, обеспечивая безопасность и стабильность работы.

Таким образом, компрессорно-конденсаторный блок — это компактный и эффективный агрегат, который обеспечивает непрерывный цикл охлаждения, поддерживая заданный температурный режим в холодильных системах различного назначения.

Основные компоненты компрессорно-конденсаторных блоков и их функции

Компрессорно-конденсаторный блок (ККБ) состоит из нескольких ключевых компонентов, каждый из которых выполняет важную функцию в процессе охлаждения. Рассмотрим основные элементы и их роль в работе блока.

Компрессор

Компрессор — это сердце ККБ. Он всасывает хладагент в газообразном состоянии с низким давлением и температурой, затем сжимает его, значительно повышая давление и температуру. Благодаря этому сжатому и нагретому газу происходит дальнейший процесс теплообмена. Компрессор обеспечивает циркуляцию хладагента по всей системе и поддерживает необходимый холодильный цикл.

Конденсатор

Конденсатор служит для охлаждения и конденсации горячего газа, поступающего из компрессора. В нем хладагент отдает тепло окружающей среде (воздуху или воде) и переходит в жидкое состояние. Конденсатор обычно представляет собой теплообменник с ребрами и змеевиками, а также оснащается вентиляторами для улучшения теплоотдачи.

Вентилятор конденсатора

Вентилятор обеспечивает обдув конденсатора, что ускоряет процесс охлаждения хладагента. В зависимости от конструкции блока, вентиляторы могут быть осевыми или центробежными, что влияет на эффективность теплообмена и уровень шума.

Ресивер

Ресивер — это резервуар для хранения жидкого хладагента после конденсации. Он обеспечивает стабильную подачу хладагента в систему и предотвращает попадание газа в жидкостную магистраль, что важно для правильной работы испарителя.

Дросселирующее устройство

Дросселирующее устройство (капиллярная трубка или терморегулирующий вентиль) снижает давление и температуру хладагента перед поступлением в испаритель. Это позволяет хладагенту эффективно испаряться и поглощать тепло из охлаждаемого пространства.

Система автоматики и защиты

Для безопасной и стабильной работы ККБ устанавливаются различные датчики и реле, контролирующие давление, температуру и уровень хладагента. Автоматические системы управления регулируют работу компрессора и вентиляторов, а также предотвращают аварийные ситуации.

Дополнительные компоненты

• Отделитель жидкости и масла — предотвращает попадание жидкости и масла в компрессор, что продлевает срок службы оборудования;
• Фильтры-осушители — очищают хладагент от влаги и загрязнений;
• Соединительные элементы — трубопроводы, фитинги и крепеж для надежной работы системы.

Все эти компоненты вместе обеспечивают эффективную и надежную работу компрессорно-конденсаторного блока, поддерживая стабильный холодильный цикл и создавая необходимые условия для охлаждения и кондиционирования воздуха.

Типы компрессоров и их особенности в ККБ

В компрессорно-конденсаторных блоках (ККБ) применяются различные типы компрессоров, каждый из которых имеет свои преимущества и особенности. Основные виды — поршневые, спиральные и винтовые компрессоры. Рассмотрим их подробнее.

Поршневые компрессоры

Поршневые компрессоры широко используются в ККБ благодаря своей универсальности и надежности. Они работают по принципу возвратно-поступательного движения поршня внутри цилиндра, что обеспечивает сжатие хладагента. Такие компрессоры бывают герметичными и полугерметичными, а также различаются по конструкции клапанов. Они подходят для средних и высоких нагрузок и обеспечивают хорошую производительность при относительно простой конструкции.

Спиральные компрессоры

Спиральные компрессоры представляют собой одновальные машины объемного принципа действия. В них две спирали — одна неподвижная, другая вращающаяся — создают сжатие хладагента. Эти компрессоры отличаются низким уровнем шума, высокой энергоэффективностью и плавной работой. Они часто используются в холодильных системах с низким и средним уровнем нагрузки и подходят для применения в ККБ с герметичным исполнением.

Винтовые компрессоры

Винтовые компрессоры применяются в крупных холодильных установках и системах с высокой производительностью. Они работают за счет двух вращающихся винтов, сжимающих хладагент. Такие компрессоры обеспечивают стабильную работу при больших объемах хладагента и отличаются высокой надежностью и долговечностью. Однако они более сложны в обслуживании и требуют квалифицированного подхода.

Классификация по другим признакам

• Герметичные компрессоры — все детали находятся внутри корпуса, что снижает риск утечек и повышает надежность.
• Полугерметичные компрессоры — корпус разборный, что облегчает ремонт и обслуживание.
• Ротационные компрессоры — компактные и бесшумные, применяются в небольших системах.

Выбор компрессора для ККБ

При выборе компрессора важно учитывать производительность, тип хладагента, условия эксплуатации и требования к уровню шума. Например, спиральные компрессоры подходят для тихих помещений, а винтовые — для крупных промышленных объектов. Поршневые компрессоры универсальны и широко применяются в различных системах.

Таким образом, правильный выбор типа компрессора в компрессорно-конденсаторном блоке напрямую влияет на эффективность, надежность и срок службы холодильной системы.

Технические характеристики и параметры эффективности ККБ

Технические характеристики компрессорно-конденсаторных блоков (ККБ) определяют их производительность, энергоэффективность и область применения. Ключевые параметры включают холодопроизводительность, энергопотребление и конструктивные особенности.

Основные технические параметры

Ключевые параметры эффективности

• Холодильный коэффициент (COPr) — отношение холодопроизводительности к потребляемой мощности. Чем выше значение, тем эффективнее работа блока.
• Энергоэффективность — современные ККБ используют инверторные компрессоры, снижающие энергопотребление на 30–40% при частичной нагрузке.
• Адаптивность к условиям — холодопроизводительность меняется в зависимости от температуры наружного воздуха и влажности.

Конструктивные особенности

• Тип хладагента — R410A (озонобезопасный) или R407C, влияющий на экологичность и производительность.
• Количество контуров — одноконтурные (3–45 кВт) и двухконтурные (51–105 кВт) модели для гибкого управления мощностью.
• Уровень шума — от 65 дБ(А) для промышленных моделей.

Факторы, влияющие на производительность

Фактическая холодопроизводительность зависит от:

• Длины фреонового контура (стандартно 7.5 м)
• Температуры наружного воздуха (номинальные условия: +35°C)
• Температуры в охлаждаемом помещении (+27°C)
• Качества теплоизоляции магистралей

При выборе ККБ необходимо учитывать не только паспортные характеристики, но и реальные условия эксплуатации. Энергоэффективные модели с COPr > 3.0 обеспечивают значительную экономию при круглосуточной работе.

Обслуживание и диагностика компрессорно-конденсаторных блоков

Своевременное обслуживание и регулярная диагностика компрессорно-конденсаторных блоков (ККБ) — залог их надежной и длительной работы. Правильный уход позволяет снизить риск аварий, уменьшить затраты на ремонт и продлить срок службы оборудования.

Основные этапы обслуживания

• Визуальный осмотр — проверка целостности всех узлов и деталей, выявление коррозии, повреждений и загрязнений.
• Проверка уровня и дозаправка хладагента — контроль герметичности системы и своевременное восполнение хладагента для поддержания оптимальной производительности.
• Очистка теплообменников и вентиляторов — удаление пыли и загрязнений, которые снижают эффективность теплообмена и увеличивают нагрузку на компрессор.
• Проверка электрической части — контроль состояния проводки, контактов, реле и автоматических выключателей.
• Тестирование работы компрессора и вентиляторов — оценка уровня шума, вибрации и стабильности работы.
• Диагностика систем автоматики и защиты — проверка корректности работы датчиков, контроллеров и защитных устройств.

Диагностические методы

• Вибродиагностика — позволяет выявить износ и повреждения вращающихся частей без разборки оборудования.
• Микрометрирование и измерение износа — контроль размеров деталей и сравнение с допустимыми нормами.
• Тестирование герметичности — выявление утечек хладагента с помощью специальных приборов.
• Электрические измерения — проверка сопротивления обмоток, целостности цепей и состояния изоляции.

Распространённые неисправности и способы их устранения

• Утечка хладагента — устранение пайкой, замена уплотнений и дозаправка системы.
• Загрязнение теплообменников — чистка или замена повреждённых элементов.
• Поломка компрессора или вентилятора — ремонт или замена узлов.
• Сбои в работе автоматики — перепрограммирование или замена контроллеров и датчиков.
• Проблемы с электросхемой — ремонт проводки и замена неисправных компонентов.

Рекомендации по обслуживанию

Обслуживание ККБ должно выполнять квалифицированное техническое обслуживание с использованием оригинальных запчастей и профессионального инструмента. Регулярность сервисных работ зависит от интенсивности эксплуатации и условий работы, но в среднем рекомендуется проводить комплексное обслуживание не реже одного раза в год.

Профессиональная диагностика и своевременный ремонт компрессорно-конденсаторных блоков в Белгороде позволяют минимизировать простои оборудования и обеспечить стабильную работу холодильных систем на протяжении многих лет.
